Ein effizientes Werkzeug-Management ist eines der Schlüsselelemente für Optimierung der Rüstzeiten an CNC-Maschinen
Das Handling von Werkzeugen in der zerspanenden Fertigung bietet Optimierungsmöglichkeiten, die von den meisten Unternehmen noch nicht annähernd ausgeschöpft werden. Wir beschäftigen uns seit 20 Jahren mit diesem Thema und haben mit ValueFacturing® eine Software entwickelt, mit der auch Sie ein innovatives Werkzeugmanagement realisieren können.
- Sie haben bereits eine Werkzeugdatenbank, sind aber unzufrieden mit dem Stand der Befüllung oder der Nutzung der mühsam erfassten Werkzeugdaten außerhalb Ihrer CAM-Abteilung?
- Ihre Mitarbeiter geben Werkzeugdaten für jedes Werkzeug noch manuell in die Maschinensteuerungen ein?
- Die Maschinenbediener kommunizieren mit der Werkzeugvoreinstellung noch ohne Systemunterstützung per Zuruf, Zettel oder E-Mail?
Unser Modul Werkzeug-Management unterstützt Sie bei der Entnahme von Werkzeugelementen, deren Montage und der Werkzeugvoreinstellung. Informieren Sie sich im Folgenden auch über unsere rückfragefreie Werkzeugmontagegrafik und die Möglichkeiten, Werkzeuge am Einstellgerät automatisch und ohne manuelle Eingaben zu vermessen. Die händische Eingabe von Werkzeugdaten an der Maschine gehört mit ValueFacturing® endgültig der Vergangenheit an. ValueFacturing® überträgt Werkzeugdaten per LAN, WLAN oder Chip auf Ihre Maschinen und wandelt sie dem integrierten Postprozessor in das benötigte maschinenspezifische Werkzeugdatenformat um. Unabhängig von Maschinenhersteller und Steuerungstyp.

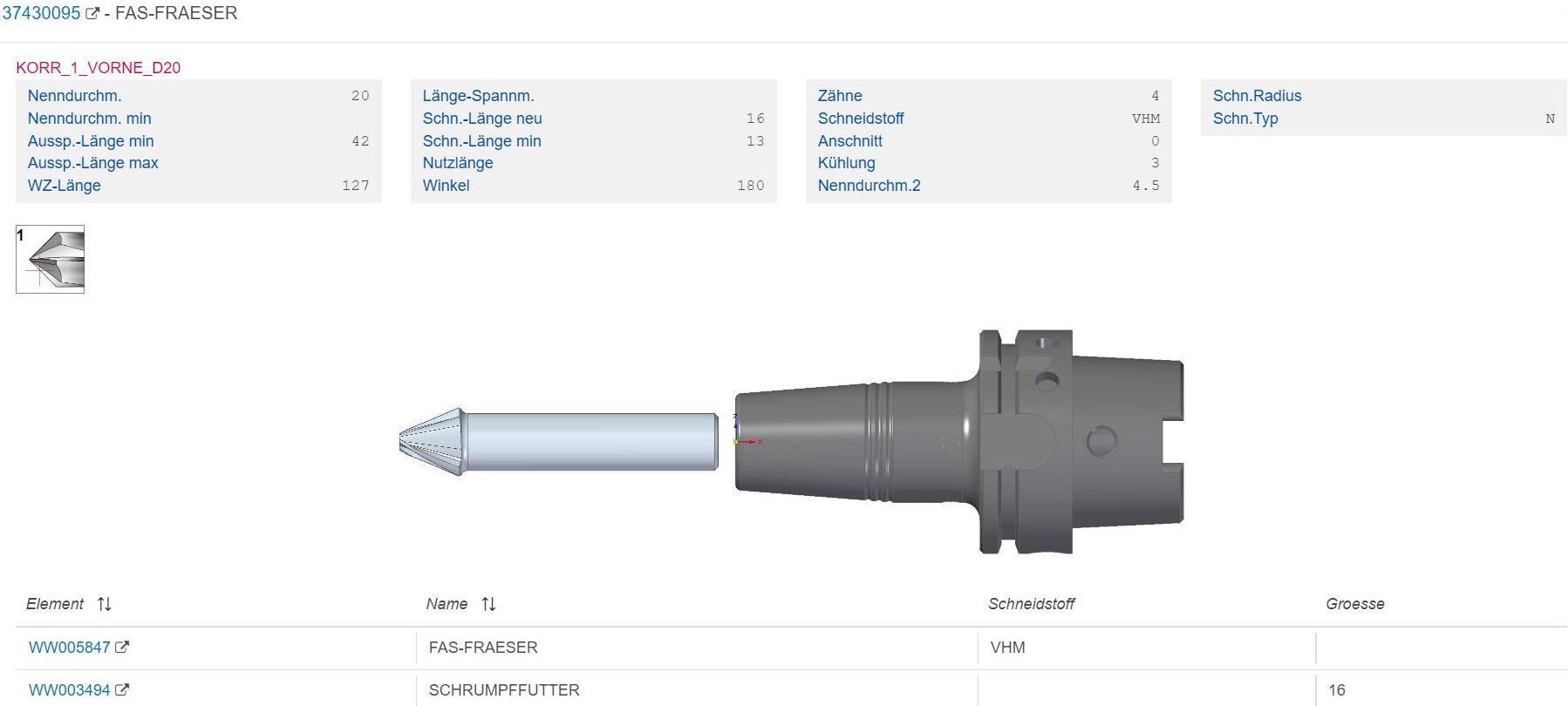

Rückfragefreie Werkzeugmontagegrafik
Die in ValueFacturing® integrierte Montagegrafik zeigt alle für die Montage und Vermessung relevanten Geometriedaten an. Zusätzlich werden die für die Montage des Komplettwerkzeugs erforderlichen Werkzeugelemente sowie die individuellen Messpunkte (MeasuringPoint) der Werkzeuge auf dem Voreinstellgerät angezeigt.
Die angezeigten Daten sind in ValueFacturing® frei konfigurierbar und werden, ebenso wie die angezeigte 3D-Grafik, durch direkten Zugriff auf die Inhalte der angebundenen Werkzeugdatenbank erzeugt.
Jedes Werkzeug ist somit 100% eindeutig und unmissverständlich beschrieben. Eine große Hilfe für die Werkzeugvoreinsteller, aber auch für die Mitarbeiter an den Maschinen und in der CAM-Programmierung.

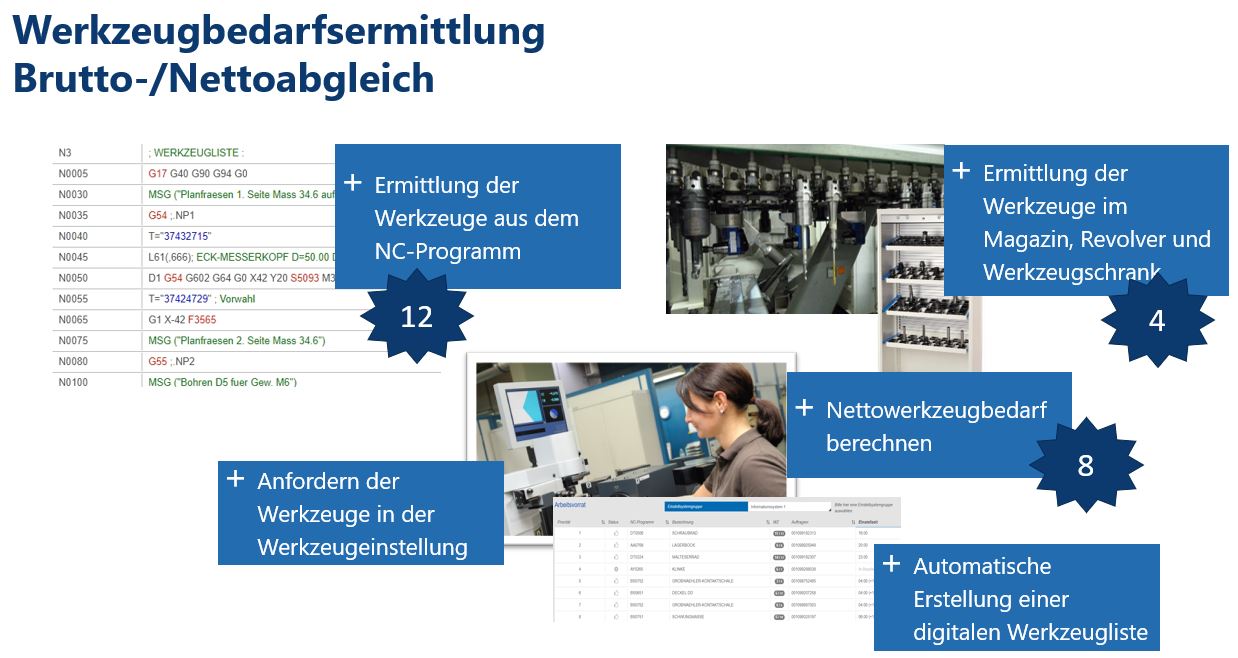

Werkzeugmengenbedarfsrechnung
Durch eine intelligente Werkzeugmengenbedarfsrechnung ermittelt ValueFacturing® genau die Werkzeuge, die für die nächsten Arbeitsgänge benötigt werden und sich noch nicht im Magazin oder Revolver der Maschine befinden. Dazu analysiert ValueFacturing® kontinuierlich die anstehenden NC-Programme sowie die aktuelle Magazinbelegung Ihrer Maschinen. Änderungen in der Arbeitsgangreihenfolge werden sofort berücksichtigt und im Arbeitsvorrat der Werkzeugvoreinstellung angezeigt. Mit unserem AddOn „Virtuelles Magazin“ werden bei der Werkzeugmengenbedarfsrechnung auch Werkzeuge berücksichtigt, die sich in einem von ValueFacturing® verwalteten Schrank neben der Maschine befinden.
Die für einen Arbeitsgang fehlenden Werkzeuge mussten bisher von Ihren Maschinenbedienern im Kopf oder mit Stift und Papier ermittelt werden. Dies übernimmt jetzt unsere intelligente Werkzeugmengenbedarfsrechnung und Ihr Mitarbeiter kann sich voll auf die Fertigung konzentrieren.
Eine deutliche Reduzierung vermeidbarer Nebenzeiten und damit der Werkzeugrüstkosten ist die Folge.

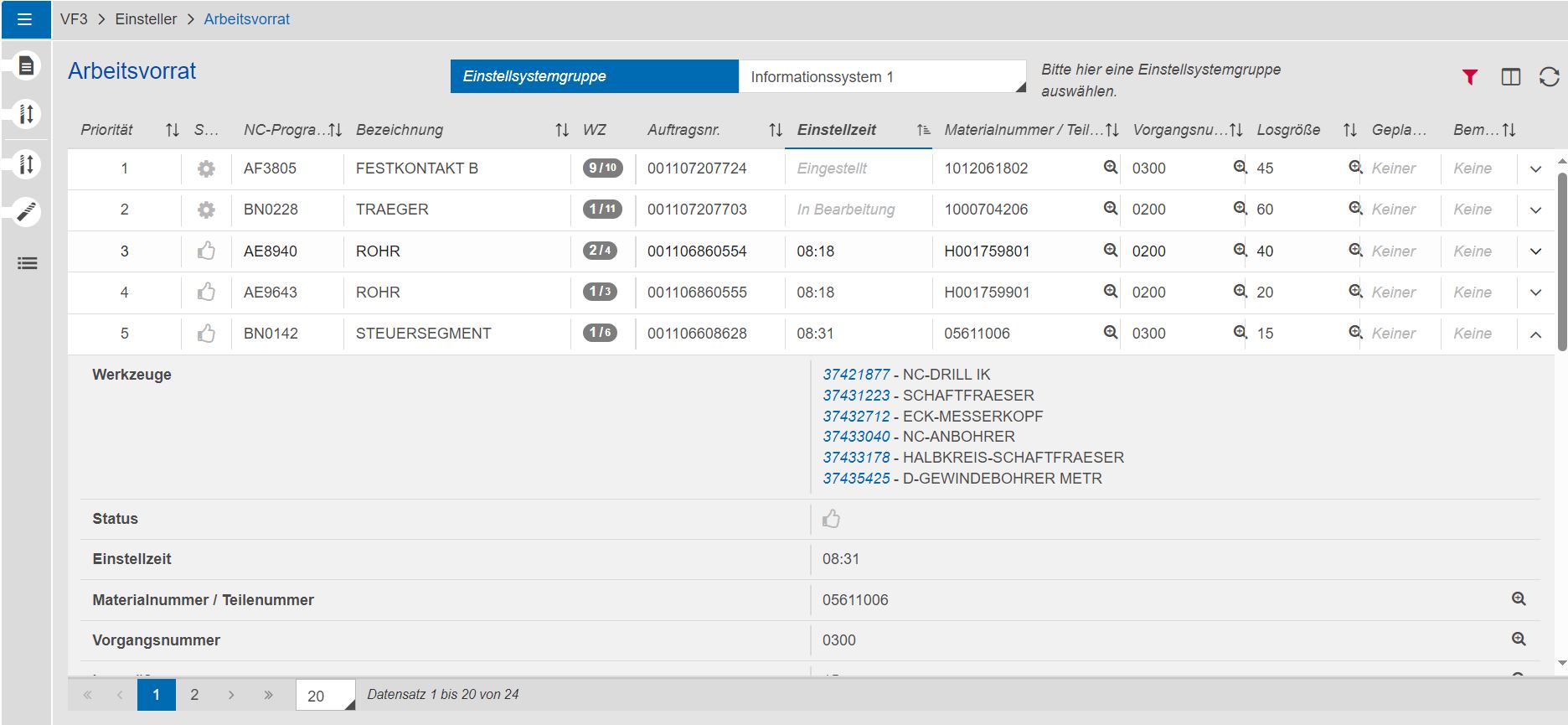

Digitaler Arbeitsvorrat im Einstellraum
Umpriorisierungen von Arbeitsgängen in ValueFacturing® oder im angebundenen Planungssystem werden direkt im Arbeitsvorrat der Werkzeugvoreinstellung sichtbar. Beim Einsatz mehrerer Werkzeugvoreinstellgeräte, erhält jedes Gerät eine eigene konfigurierbare Arbeitsvorratsliste.
Unklarheiten über die Abarbeitungsreihenfolge und eine Kommunikation nur „auf Zuruf“ zwischen Maschinenbediener und Einstellraum gehören der Vergangenheit an. Kombiniert mit unserer intelligenten Werkzeugmengenbedarfsrechnung führt dies zu einer besseren Personaleinsatzplanung in Ihrer Werkzeugvoreinstellung und zu weniger Wartezeiten auf Werkzeuge an den Maschinen.

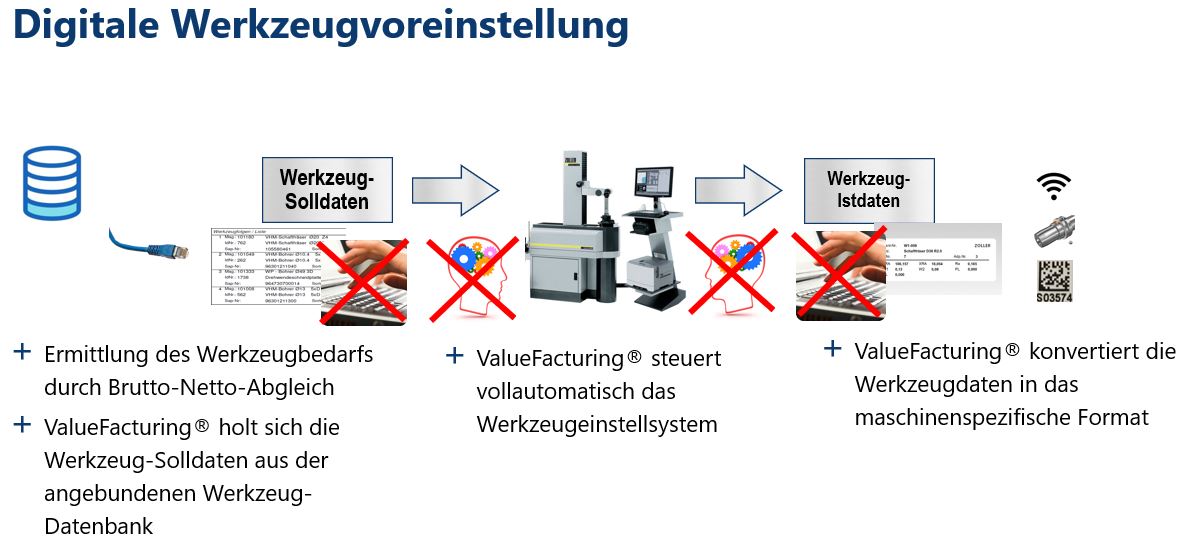

Automatische Werkzeugvoreinstellung
Dazu erstellt ValueFacturing® aus den Geometriedaten der Werkzeugdatenbank für die zu vermessenden Werkzeuge ein Programm zur Ansteuerung der Achsen Ihres Zoller-Einstellgeräts. Dabei werden Besonderheiten wie die Überprüfung der Schneidenwinkel und die Erzeugung von Prüfstufen automatisch berücksichtigt. Unabhängig vom Maschinen- und Steuerungstyp benötigen Sie zukünftig nur noch einen Postprozessor um aus den Messergebnissen die maschinenspezifischen Werkzeug-Istdaten zu generieren. Und der ist in Value Facturing® bereits enthalten. Komplexe Eingaben am Einstellsystem wie zum Beispiel die Anlage und Auswahl von Messprogrammen am Einstellgerät entfallen.
Jeder Ihrer Maschinenbediener kann zukünftig mit ValueFacturing® systemgeführt auf einfache Weise Werkzeuge für sich selbst und seine Kollegen montieren und vermessen. Aber auch erfahre Mitarbeiter im Voreinstellraum erhalten eine optimale Systemunterstützung bei ihrer täglichen Arbeit.
Systemgesteuerte Lagerentnahme
ValueFacturing® berechnet den Bedarf an Komplettwerkzeugen und Werkzeugkomponenten und ermittelt dazu die Lagerorte und Lagerplätze aus den angebundenen Systemen. Dazu steht in ValueFacturing® ein eigener Arbeitsvorrat für die Entnahme von Werkzeugen zur Verfügung.
Bei digital gesteuerten Lagersystemen (wie z.B. von Kardex oder Gühring) werden die entsprechenden Entnahmeaufträge auf deren Steuerung übergeben und die Entnahme angestoßen. Bei nicht automatisierten Lägern wird für jedes Komplettwerkzeug bzw. Werkzeugelement Lagerplatz und Lagerort angezeigt und der Mitarbeiter wird durch den Entnahmeprozess geführt.
ValueFacturing® verfügt über Adapter zu allen gängigen Werkzeuglagersystemen um bereits im ersten Schritt der Werkzeugbereitstellung Geschwindigkeitsvorteile zu realisieren und Fehler bei der Werkzeugentnahme zu vermeiden. Die Suche nach Werkzeugen oder die umständliche Bedienung von Lagersystemen gehört der Vergangenheit an.

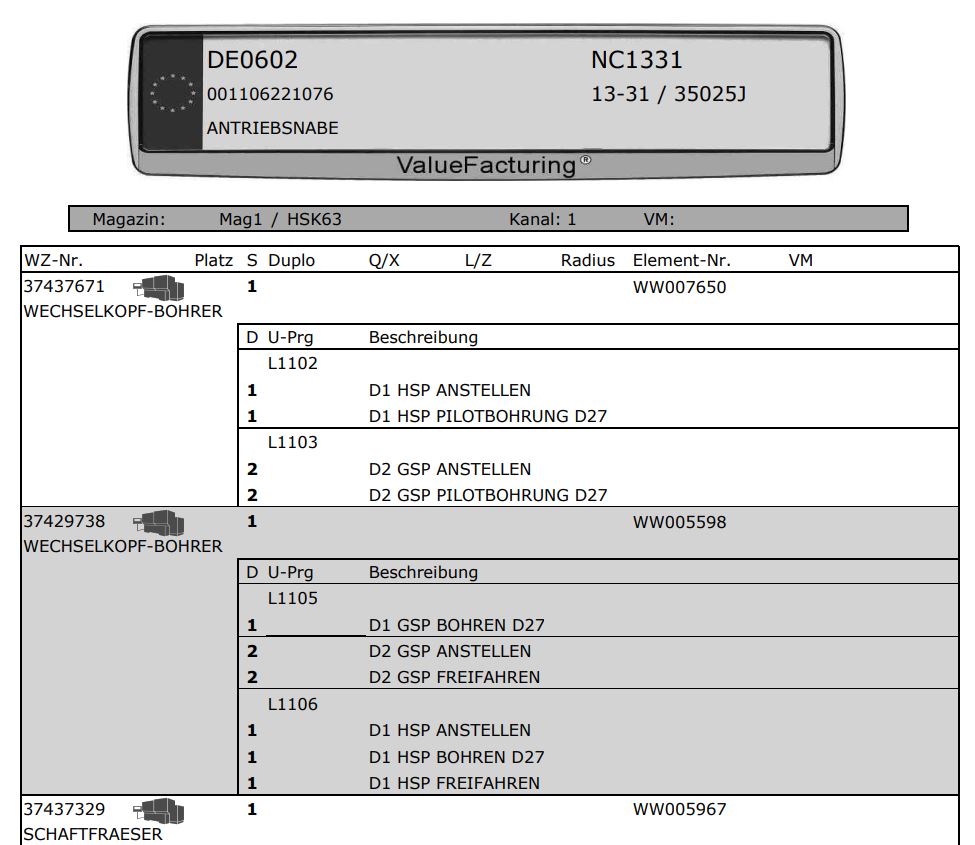

Digitales Werkzeugeinstellprotokoll
Darin sind sowohl die neu eingestellten als auch die bereits an der Maschine für den Auftrag vorhandenen Werkzeuge aufgeführt. Dieses konfigurierbare Dokument enthält unter anderem die Werkzeugnummer und die wichtigsten Geometriedaten zur eindeutigen Identifizierung eines Werkzeugs an der Maschine. Auf Wunsch kann dieses Dokument als Werkzeugbegleitschein ausgedruckt werden und die Werkzeuge auf ihrem Weg zur Maschine begleiten.
Ersetzen Sie Ihre gedruckten Begleitpapiere durch unser digitales Werkzeugeinstellprotokoll. Gehen Sie mit uns einen weiteren Schritt in Richtung papierlose Fertigung.
Werkzeugdatenübertragung
ValueFacturing® speichert die Werkzeugdaten nach der Vermessung zunächst in einem internen, maschinenneutralen Format. Beim Rüsten der Werkzeuge in die Magazine und Revolver der Maschinen werden die Werkzeug-Istdaten durch den integrierten Postprozessor in das maschinenspezifische Datenformat umgewandelt und via LAN, WLAN oder Chip an die Maschinensteuerung übertragen.
Bei Bedarf werden die Werkzeugdaten mit Zusatzinformationen wie z.B. Übermaße, Grenzdrehzahlen, Werkzeuggewichte und Standzeiten angereichert.
Das Ausdrucken der Werkzeug-Istdaten am Voreinstellgerät auf ein Werkzeugetikett und die anschließende manuelle Eingabe an der Maschine entfällt mit ValueFacturing® vollständig. Eingabefehler sind ausgeschlossen.
Entladevorschläge und Favoritenwerkzeuge
Dies gilt insbesondere für Drehmaschinen und Dreh-Fräszentren mit ihren begrenzten Werkzeugplätzen auf dem Revolver. Zur Unterstützung Ihrer Maschinenbediener erstellt ValueFacturing® einen intelligenten Entladevorschlag, der auch alle im Auftragshorizont anstehenden Arbeitsgänge an der jeweiligen Maschine berücksichtigt. Vorab definierte Werkzeugsperrvermerke und Werkzeugstandzeiten können dabei berücksichtigt werden.
Sollen Werkzeuge dauerhaft in der Maschine verbleiben, definieren Sie diese in ValueFacturing® als sogenannte Favoritenwerkzeuge, die dann nie vom System zur Entladung vorgeschlagen werden.
Wo Sie bisher auf die persönliche Erfahrung Ihrer Mitarbeiterinnen und Mitarbeiter angewiesen waren, erhalten diese nun einen vom System optimierten Entladevorschlag für Ihre Werkzeuge. Damit wird sichergestellt, dass keine Werkzeuge entnommen werden, die in absehbarer Zeit für Folgeaufträge wieder benötigt werden. Ziel einer Systemunterstützung ist es auch, Ihre Maschinenbediener von unnötigen Überlegungen zu entlasten und persönliches
„Kopfwissen“ in „Systemwissen“ zu überführen.

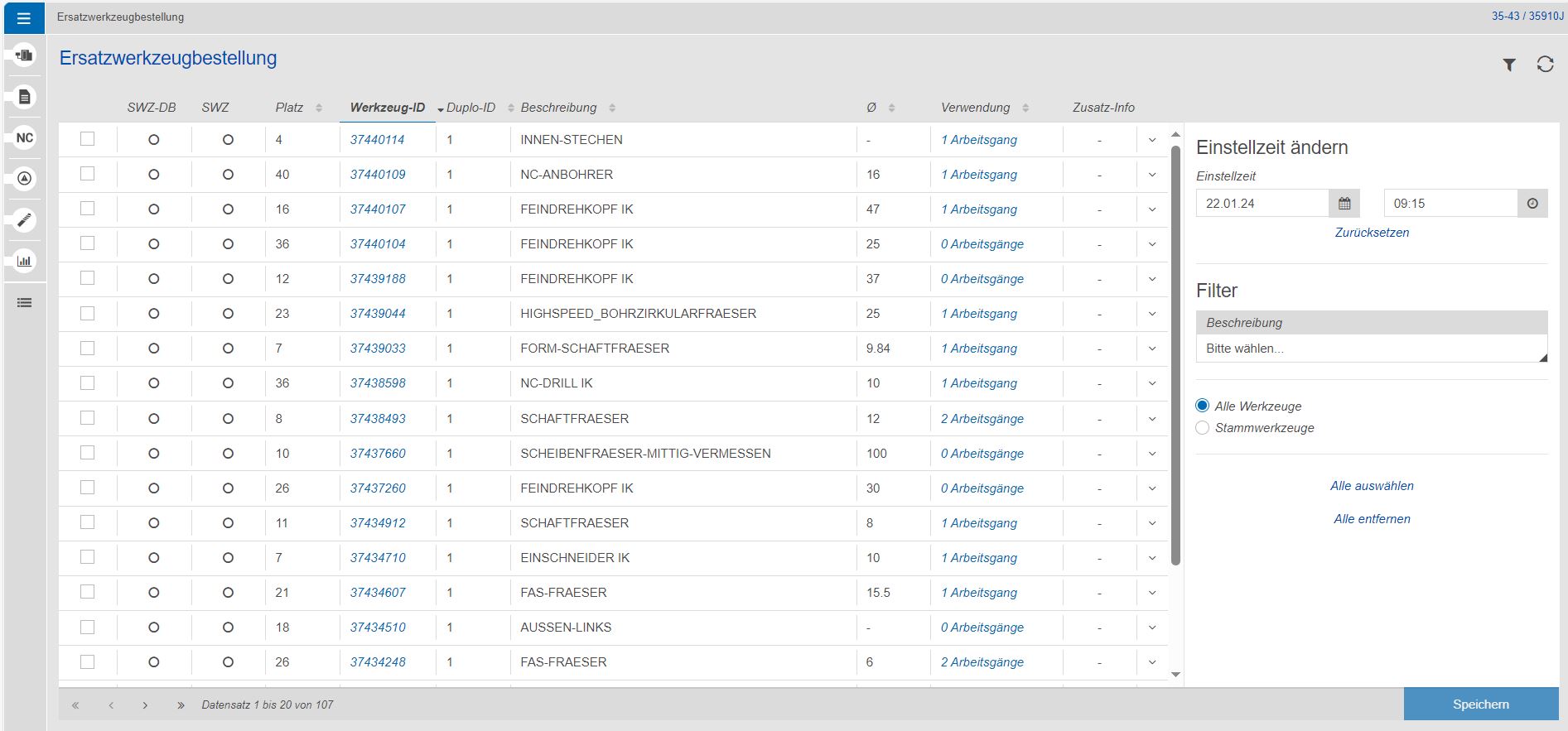

Ersatzwerkzeugbestellung
Damit das Warten auf Ersatzwerkzeuge nicht zu unnötigen Maschinenstillständen führt, fordert der Maschinenbediener Ersatzwerkzeuge direkt über ValueFacturing® an, die dann vom System mit höchster Priorität im Werkzeugvoreinstellraum eingeplant, bearbeitet und an die Maschinen geliefert werden. Unterstützt wird der Maschinenbediener bei der Werkzeuganforderung durch die Anzeige aller Werkzeuge im Magazin oder zum Arbeitsgang. Selbstverständlich können auch die Gründe von Ersatzwerkzeugbestellungen erfasst und systematisch ausgewertet werden.
Die Kommunikation zwischen Maschinen und Einstellraum über Zettel, Telefon oder E-Mail gehört damit der Vergangenheit an. Eine Werkzeuganforderung „auf Zuruf“ wird durch einen systemgestützten, dokumentierten Prozess ersetzt. Der Kommunikationsaufwand wird reduziert und die Prozesssicherheit erhöht.

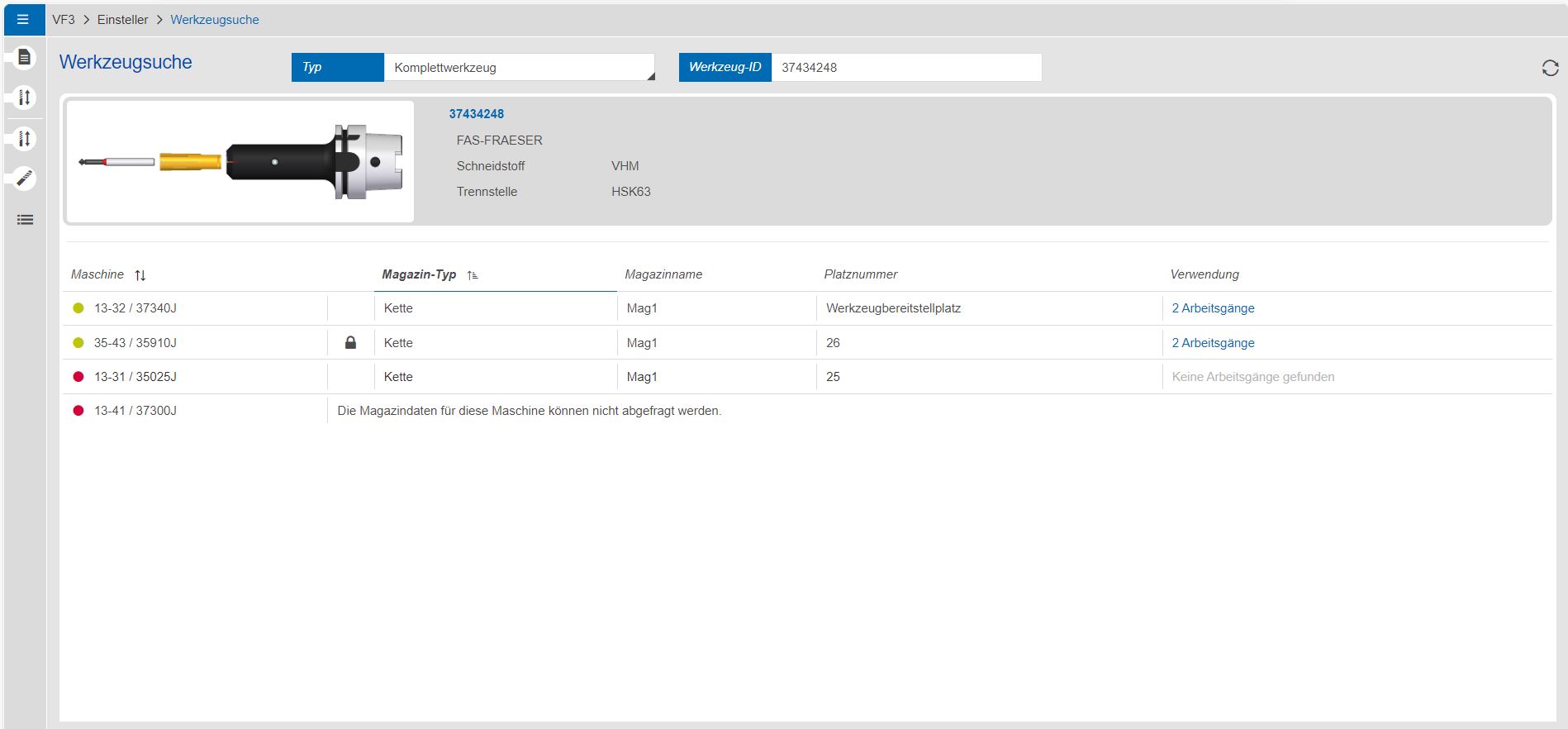

Werkzeugsuche
Kennen Sie das Problem? Spezialwerkzeuge sind in Ihrer Fertigung nur in begrenzter Anzahl vorhanden und Ihre Mitarbeiterinnen und Mitarbeiter verlieren viel Zeit bei der Suche nach diesen Werkzeugen.
Mit unserer maschinenübergreifenden Werkzeugsuche wird Ihr gesamter Maschinenpark online nach Komplett- und Elementwerkzeugen durchsucht. In kurzer Zeit ermittelt ValueFacturing® die Magazin- bzw. Revolverplätze der Maschinen, in denen sich das gesuchte Werkzeug befindet. Dabei werden auch Werkzeuge im so genannten „Virtuellen Werkzeugmagazin“ gefunden, also Werkzeuge, die sich nicht in der Maschine sondern in einem von ValueFacturing® verwalteten Schrank an der Maschine befinden. Zusätzlich werden die Arbeitsgänge im Auftragshorizont auf den Maschinen angezeigt, für die das gesuchte Werkzeug eingeplant ist.
Für Ihre Maschinenbediener hat das mühselige manuelle Nachfragen und Durchsuchen der Maschinenmagazine ein Ende. Mit nützlichen und einfach zu bedienenden Funktionen wie der Werkzeugsuche im Maschinenpark „aus der Praxis für die Praxis“ hilft Ihnen ValueFacturing® Rüstzeiten zu reduzieren und deutlich Spindellaufzeiten zu erhöhen.
Wir beraten Sie beim Aufbau Ihres Werkzeugmanagements auf Basis von Value Facturing® und einer modernen Werkzeugdatenbank. Zu einem gut funktionierenden Werkzeugmanagement gehört neben einer ausgereiften Software aber noch viel mehr, wie zum Beispiel
- die Auswahl einer für Sie geeigneten Werkzeugdatenbank sowie deren Strukturierung und Befüllung mit Werkzeugdaten
- eine sinnvolle Bestandsführung Ihrer Gebraucht- und Neuwerkzeuge, und das ohne unnötigen Buchungsaufwand
- die Einrichtung und Organisation eines effizient arbeitenden Werkzeug-Voreinstellraums
Unsere Experten haben langjährige Erfahrung beim Aufbau eines Tool-Managements und stellen mit Ihnen gemeinsam sicher, dass Prozesse, Organisationsstrukturen und Software in diesem Bereich optimal aufeinander abgestimmt sind und zu einem hocheffizienten Gesamtsystem verschmelzen.
